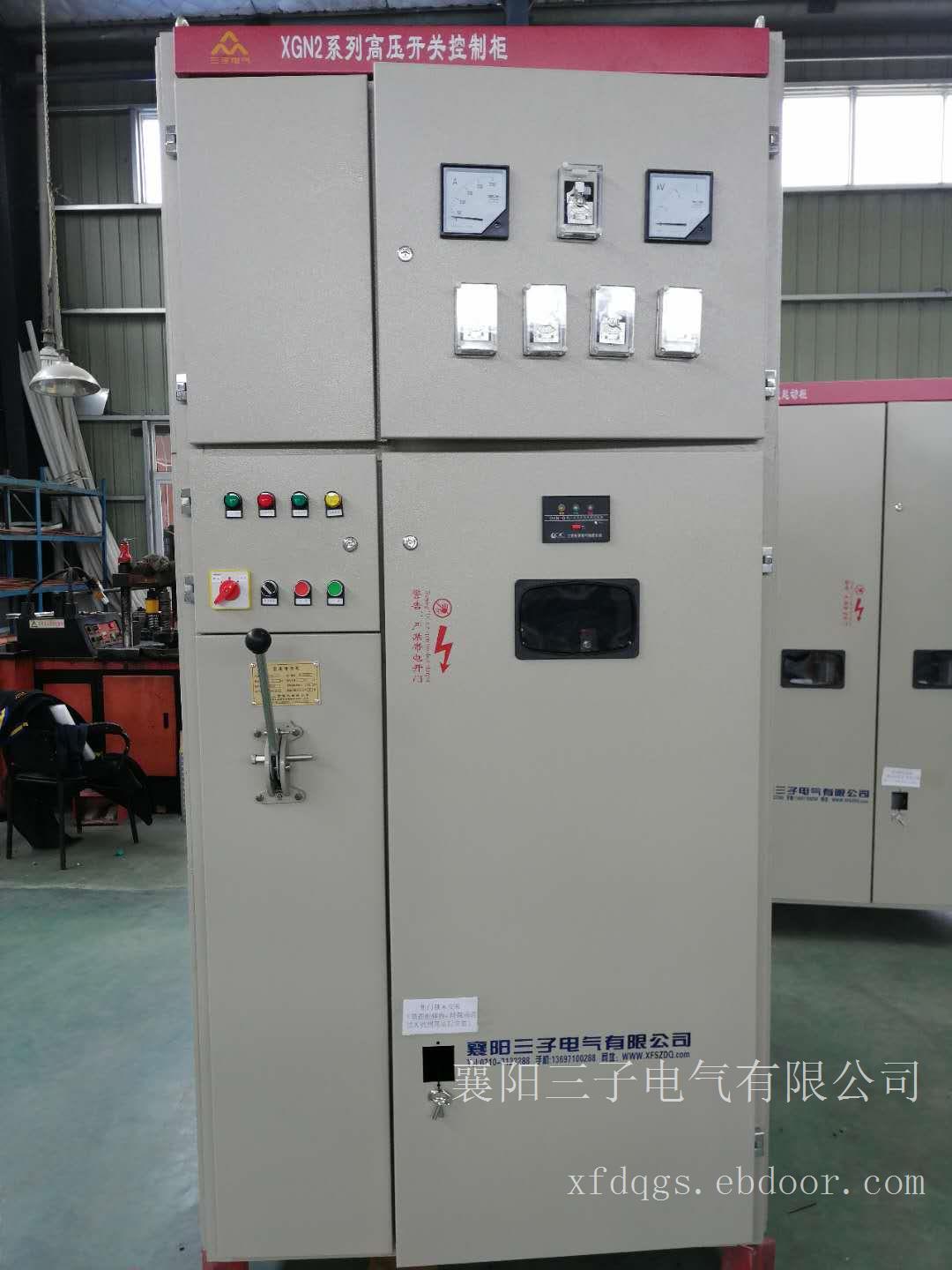

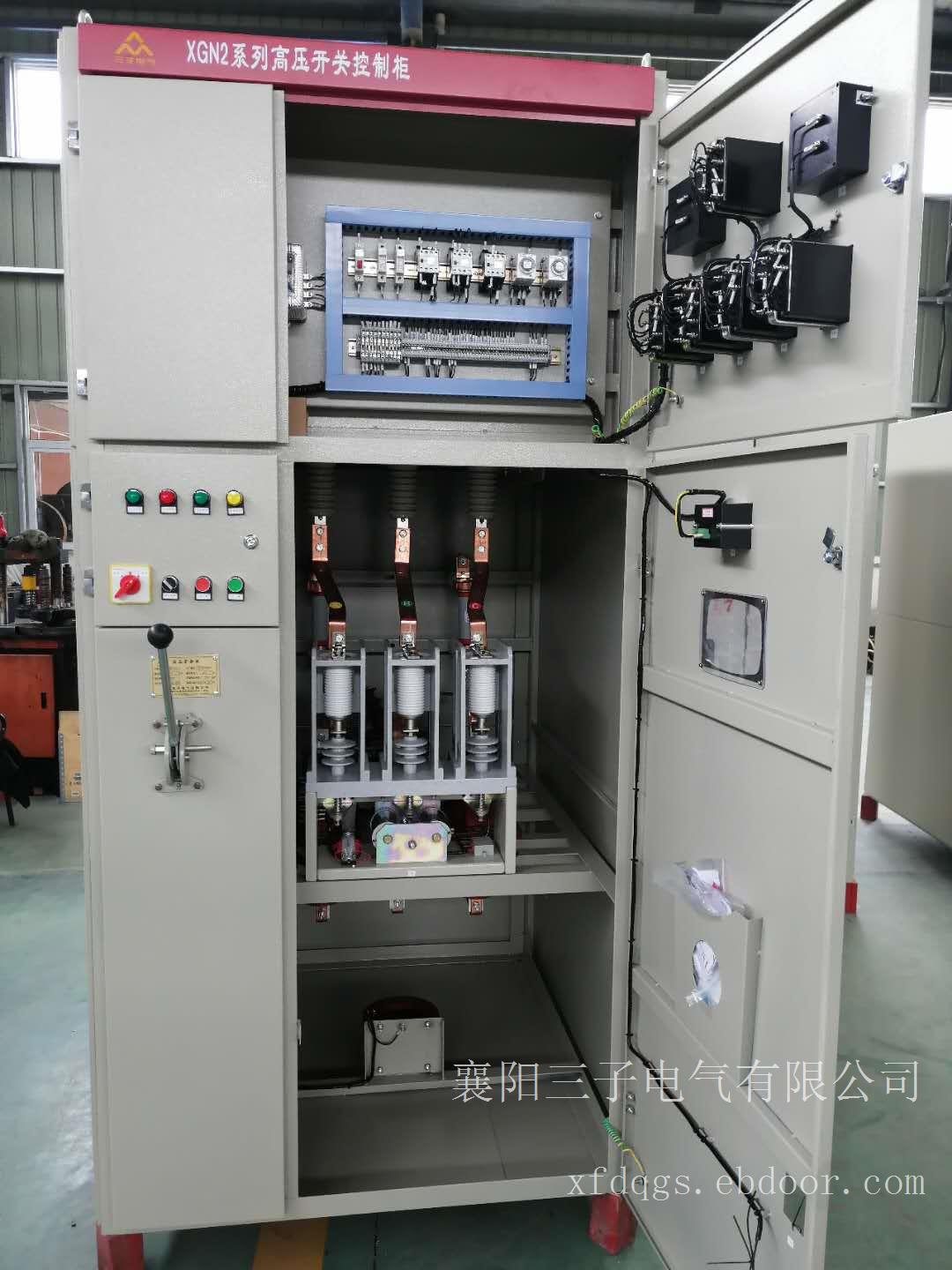

固定式高压开关设备
一、用途特点：
防误型开关柜适用于3.6及10千伏
交流系统中作接受与分配电能之用，具用五种防止误操作功能：防止走错间位、错分错合断路器；防止带负荷分、合隔离开关；防止误入带电间隔；防止带电挂是线；防止带地线合闸。
额定电流：3000A以下
电流种类：三相50Hz交流
主母线类型：单母线、单母线加旁母
二、使用环境
1、安装高度不超过海拔1000米
2、周围介质温度不高于+40度，不低于-20度
3、室内相对湿度不超过85%
4、没有导电尘埃与能破坏金属和绝缘的气体的场所
5、没有危险爆炸的场所
6、没有剧烈震动及颠簸，且垂直斜度不超过5度的超所
三、选购要点
1.明确项目定位
高压开关柜是成套的组合产品，目前国内虽有数百家生产厂商，但其核心部件仍采用进口的产品为主，如果遇到技术问题，设备维护和更换都比较麻烦，因此，在预算充裕的情况下，应尽量选择知名的品牌，由于其备货充足，遇到问题时的解决效率比较高。
2.检验资质
选购前要向生产厂家索取开关柜出厂试验大纲（或要求），一般正规生产厂家都会有的，应该搞清楚主要元器件是否按图纸要求配置并选择了指定品牌，如西门子、施奈德等。
3.柜体材料
高压开关柜体积较大，因此，柜体材料对价格影响很大，一般情况下，部件支架等都采用进口敷铝锌板,而门板则采用300系列优质钢板。
4.整组柜排列
柜体排列次序及操作面位置是制造厂考虑制作柜内隔板、终端护板、母线分段支架等问题时正确施工依据，平面布置图要与现场进出线实际位置吻合，尤其是要正确表示出柜体操作面方向，才能使高压柜到达现场后能顺利进行安装。往往起先不予重视，设备到达现场后，发觉与现场要求不符合，最后导致返工。
5.进出线方式
开关柜上常规进出线基本有二种连接方式：（1）进出线电缆电缆室连接，（2）进出线由柜顶穿墙套管引出，并与母线桥架相连母线桥架再经穿墙套管与架空线连接。也有少数用户，电缆电缆架由柜顶引入，柜内连接，柜顶连接，另设安全网架。用户订货时提供了一次系统图和标准方案，但进出线方式不可能完全表达十分清楚，用户应该现场实际安装要求技术协议中加以说明为妥，到现场安装时发生困难。
6.断路器开断容量正确选择
一次系统图上，所选用断路器，表明断路器型号、额定工作电压、额定工作电流外还必须选定断路器开断容量。有用户图纸，断路器开断容量不选定，使制造厂进行工程设计时带来困难，开断容量选择要依据系统短路参数来选定，若制造厂不了解系统短路参数是很难作出正确选择。还有些用户图纸，不考虑系统短路参数情况，盲目选择高开断参数，造成不必要浪费资金。正确选择开断容量是很重要，既要保证安全运行，又要考虑到降低产品成本
