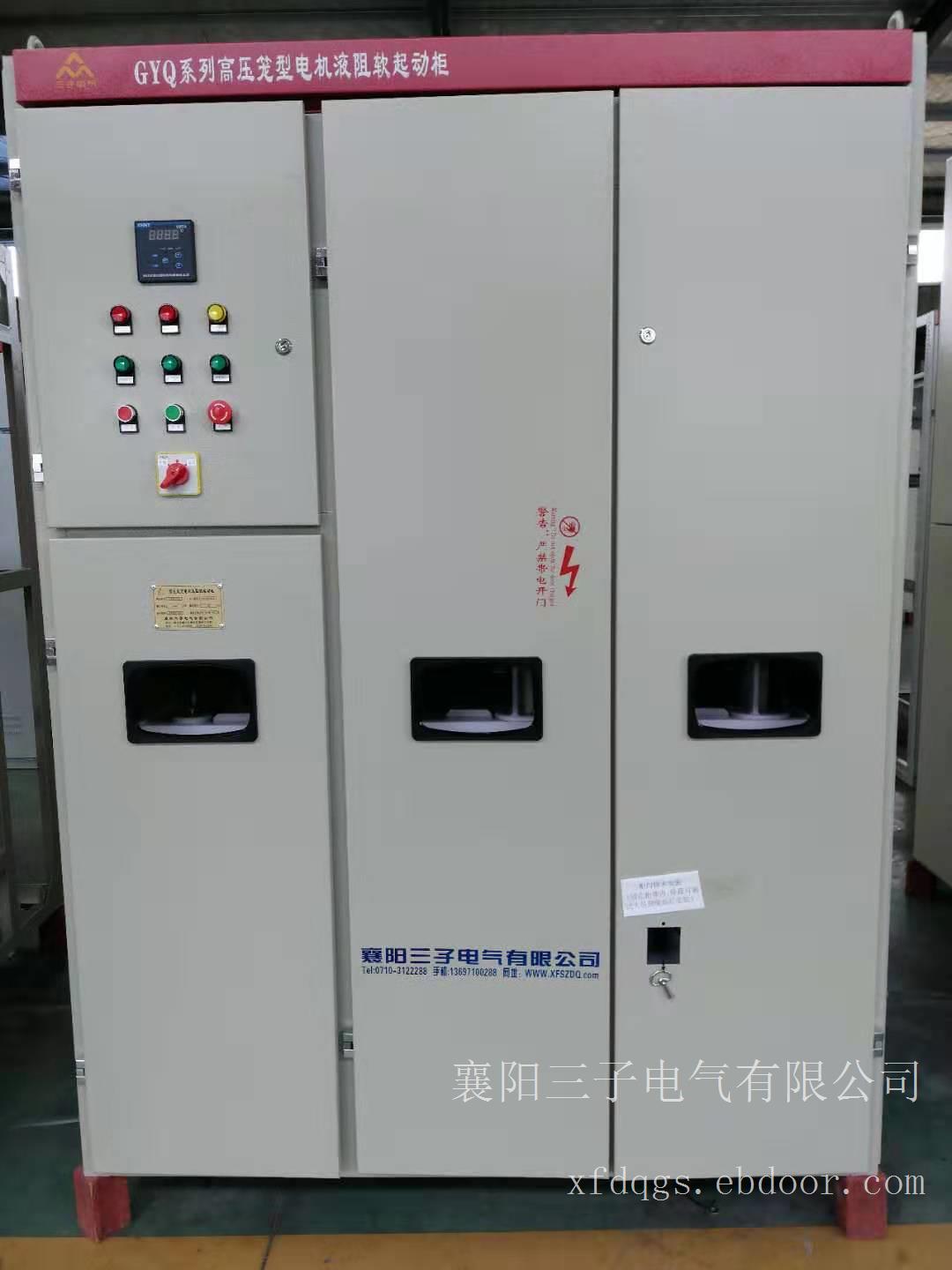

高压鼠笼式电机液阻软起动柜-三子电气，厂家直销，价格合理，欢迎选购！
一、应用范围
    可适用于3KV、6KV、10KV，功率范围到32000KW甚至更大功率高压鼠笼（同步）电机的降压软起动、软停机和保护。该装置广泛用于建材、冶金、石油、制药、水利、电力、化工等行业的风机、水泵、压缩机的起动。
二、工作原理

      SYD3系列高压鼠笼（同步）电机电液起动器是采用特种介质的水溶液作为电阻，在特殊设计的 高压液阻箱中引入极板作电极串入电机定子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入定子回路的）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。
 三、性能特点
 1、恒电流软起动性能：起动过程中电流基本保持不变，为额定电流的1.5-3.5倍；
 2、起动时功率因数高且近似恒定，一般在0.75以上；
 3、热容量大，可连续起动3-5次，不会被烧毁；
 4、起动平滑：电机的起动转矩由小到大逐步增高，使机械设备起动平稳，无冲击、         无啸叫、且机械设备能平稳越过谐振转速，使设备免受伤害；
 5、对电网影响小，起动时电网压降在5%以内；
 6、具备完善的报警提示功能和电动机保护功能，安全可靠；
 7、结构简单、可靠，安装、维护方便；
 四、技术参数
 1、 额定电压（KV） 3.6， 7.2， 12
 2、耐受电压（KV/Min） 25， 30/32，38/42（相对地）；12， 15， 18（相间）
 3、起动电流倍数 2-3.5Ie
 4、起动时间（S） 10-60-120（可调）
 5、电液正常工作温度（℃） 0-70
 6、连续起动次数（次） 3-5
 7、柜体防护等级 IP20，IP30
 五、执行标准
 1、 3-35KV交流金属封闭开关设备 GB3906-1991
 2、 SYD3鼠笼（同步）电机电液起动器 Q/XSK3-2004
 六、使用条件
 1、周围空气温度：（-25-+50）℃
 2、相对湿度：≤90%
 3、拔高度：≤2000m
 4、 安装场所无显着摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5°
 七、订货说明
 * 提供电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否  打开；
 * 提供电动机拖动的负载特性、工况说明；
 * 起动柜与星点短接柜或高压起动控制柜的进出线方式；
 * 是成套定货还是单独定货，成套包括：高压电机液体起动柜、高压起动控制柜（或星点短接柜）、高压运行柜；
 * 注明高压起动控制柜、高压运行柜的柜型（GG1A、XGN、JYN、KYN28A等）；
 * 注明其它特殊要求。
