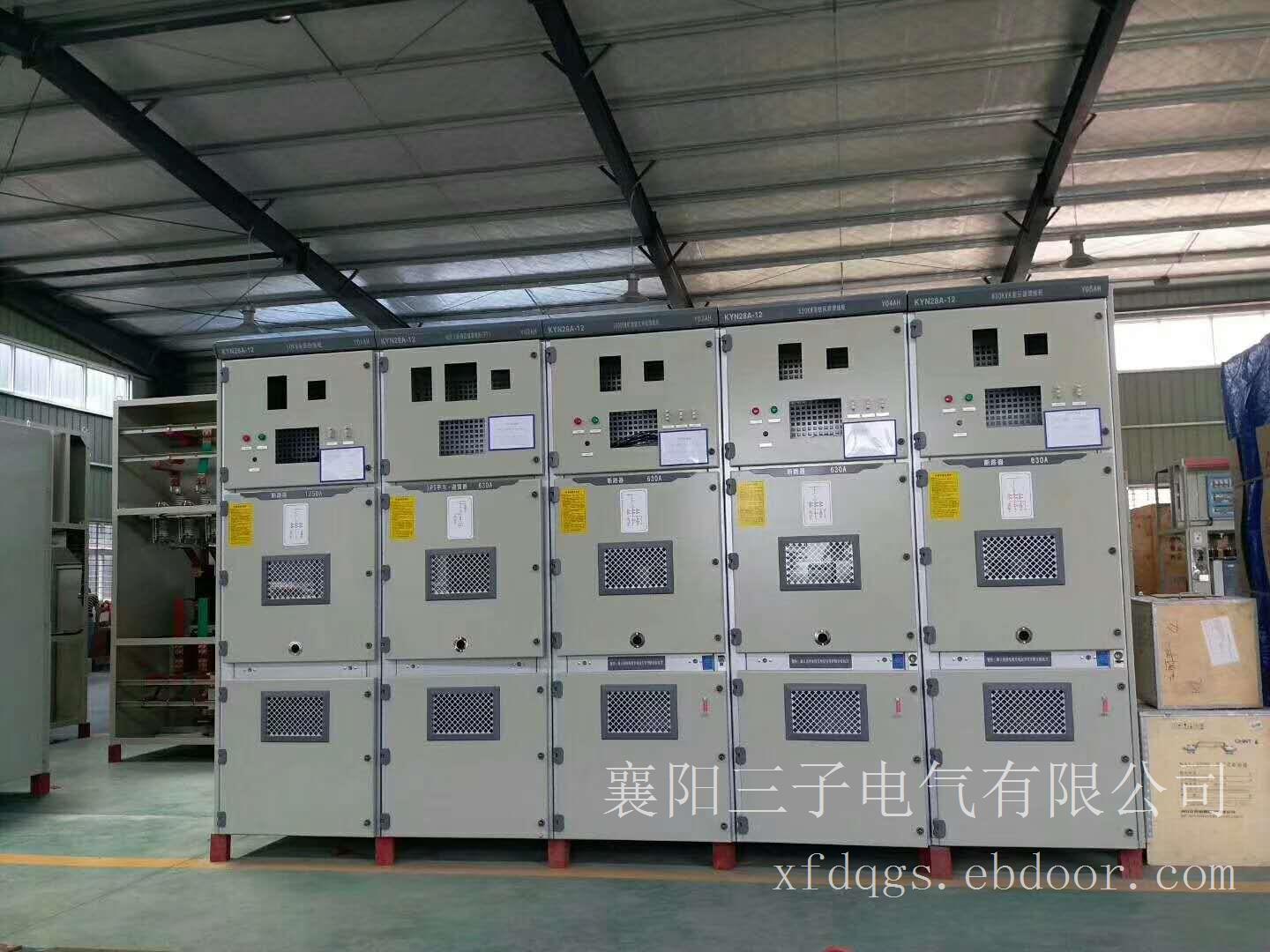

襄阳三子电气-品质有保障的高压开关柜厂家，高压开关柜由多种柜体形似展出如
高压进线柜/PT计量柜/避雷柜/母联柜/变压器柜/出线柜/电容补偿柜高压进线柜就是从电站过来的电源，首先进来的柜子，然后经过进线柜又分给各个用电设备或变压器。
高压计量柜 就是计算用电量的电能计量柜柜门要用铅封锁 由电业局铅封
母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，
注意：母联柜与两路进线柜一般禁止同时闭合
电容补偿柜：补偿无功功率，提高电能质量，降低损耗，同时提供配电运行数据。
变压器柜：内装一台20或50KVA的变压器，那是供给变电所自己用电的变压器。
提升柜：因为高压柜跟低压柜不同,高压柜的电气间隙都要大于低压柜,为了保证间隙,所以要加一台这样的提升柜(有的提升柜还加装隔离开关)
出线柜：电源从此柜输出，一般具有分断、隔离作用和各种保护功能（过流、速断、过压、欠压、零序、差动、堵转等，可以根据被保护设备的需要来配置）。
PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等,通过电压互感器为操作系统提供100v左右工作电源通常这高压配电柜是采用直流电源控制的，就是高压配电柜的二次控制回路电源等级为-220V（直流220V），而直流屏就是供给它电源的。
高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
高压开关柜的“五防”
1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。（防止带负荷合闸）
2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。（防止带接地线合闸）
3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。（防止误入带电间隔）
4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。（防止带电挂接地线）
5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。（防止带负荷拉刀闸）
10KV高压开关柜母联备自投的工作原理： 母联备自投用于两路电源的自动快.速互投。一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
操作规程： 备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。 采用综合继保装置后，这些功能可以自动实现。如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。（有些系统还需要考虑二次回路中的电压信号切换）。
,
