◆  使用环境条件
         环境温度 +40℃～-10℃
         相对湿度 日平均不大于95%，月平均值不大于90%
         海拔高度 不超过1000m；
         地面倾斜度 不超过8度
         安装地点 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动
         注：当使用条件超出上述范围时，用户应与我公司协商确定允许范围及技术措施。

◆  主要性能特点

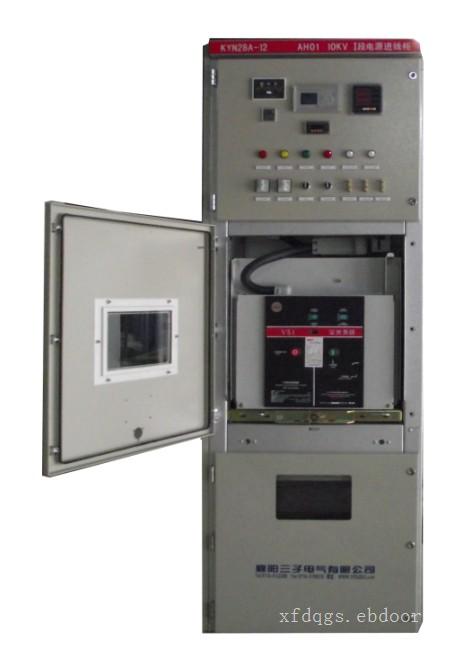

         开关设备按GB3906-91中的铠装式金属封闭开关设备要求而设计。整体是由柜体和中置式可抽出部件(既手车)两大
     部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X，具有架空进
     （出）线、电缆进出线及其它功能方案，经排列组合后能成为各种方案形式的配电装置。开关设备可以从正面进行安装
     调式和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性，减少占地面积。
         手车
     手车骨架采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合机械联锁安全可靠、灵活。根据用途不同，手车分
     为断路器手车、电压互感器手车、计量手车、隔离手车。同规格手车可以完全自由互换。手车在柜体内有断开位置/试验
     位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠。必须按联锁防误操作程序进行操作。各种手车均采用蜗
     轮、蜗杆摇动推进，退出，操作轻便、灵活。当需要将手车移开柜体时，用一只专用转运车，就可以方便取出，进行各种
     检查、维护；而且采用中置式，整个小车体积小，检查、维护都极为方便。
         断路器手车上装有真空断路器及其它辅助设备。当手车用转运车运入柜体断路器室时，便能可靠锁定在断开位置/试
     验位置，柜体位置显示灯便显示其所在位置。而且只有完全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工
     作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置，手车的机械联锁能可靠保证手车只有在工作位置或
     试验位置，断路器才能进行合闸；手车只有在分闸状态，断路器才能移动。
         外壳
         开关设备的外壳选用进口敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺。这样使整个柜体不仅精度高、具有
     很强的抗腐蚀与抗氧化作用，而且比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉
     铆螺母和高强度的螺栓联接而成，使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
         隔室
         开关设备的主要电气元件都有其独立的隔室，即断路器隔室、母线隔室、电缆隔室、继电器仪表室，各隔室防护等级
     都达到IP2X。除继电器室外，其它三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室高度大大增加，因此设备
     可联接多路电缆。
         - 母线隔室
         主母线套单台拼接相互贯穿联接。通过分支母线和静触头盒固定，主母线和联络母线为矩形截面的铜排，用于大电流
     负荷时采用双根母排拼成。支母线通过螺栓联接于静触头盒和主母线，不需要其它支撑。对于特殊需要，母线可用热缩套
     和联接螺栓绝缘套和端帽覆盖，相邻柜母线用套管固定。这样联接母线间所保留的空气缓冲，在出现内部故障电弧时，能
     防止其贯穿熔化，套管能有效把事故限制在隔离内而不向其它柜蔓延。
         - 断路器隔室
         隔离两侧安装了轨道，供手车在柜内由隔离位置/试验位置移动滑行至工作位置,静触头装置的隔板(活门)安装于手
     车室的后壁。当手车从断开位置/试验位置移动到工作位置过程中，上下静触头盒上的活门与手车联动，同时自动打开；
     当反方向移动时活门则自动闭合，直至手车退至一定位置而安全覆盖住静触头盒，形成有效隔离，同时，由于上、下活门
     不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体，在断路器室门关闭时，手车同样能被操
     作，通过上门观察窗，可以观察隔室内手车所处位置、合（分）闸显示及储能状况。
         - 电缆隔室
         开关设备采用中置式，因而电缆室空间较大。电流互感器、接地开关装于隔室后壁，避雷器安装于隔室后下部。
     将手车和可抽出式不平隔板移开后，施工人员就能从正面进入柜内安装和维护。电缆室内的电缆连接导体每相可并1-3根
     单芯电缆，必要时每相可并接6根单芯电缆。联接电缆的柜底配制开逢的可卸式非金属封板或不导磁金属封板，确保方便
     施工。
         - 继电器仪表室
         继电器仪表室内可安装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。控制线路敷设在足够空
     间的线槽内，并有金属盖板，可使二次线与高压室隔离。其左侧线槽是为控制小线的引进和引出预留的，开关柜内部的
     控制线敷设在右侧，在继电器仪表室的项板上还留有便于施工的小母线穿越孔，接线时，仪表室顶盖板可以翻转，便于
     小母线的安装。
         防止误操作联锁装置
         开关设备内装有安全可靠的联锁装置，完全满足误防的要求。
         - 仪表室门上装有提示性的按扭或者KK型转换开关，以防止误合、误分断路器。
         - 断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止带负荷
     误推拉断路器。
         - 仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置，仅当断路器手车处于试验/断开
     位置时，接地开关才能进行合闸操作(接地开关可带电压显示装置)。这样实现了防止带电误合接地开关及防止接地开关
     处在闭合位置时关合断路器。
         - 接地开关处于分闸位置时，下门及后门都无法打开，防止误入带电间隔。
         - 断路器手车确实在试验或工作位置而没有控制电压时，仅能手动分闸，不能合闸。
         - 断路器手车在工作位置时，二次插头被锁定，不能拔除。
         - 各柜体可装电气联锁。
         开关设备还可以在接地开关操作机构上加装电磁铁锁定装置，以提高可靠性，订货时可与我公司协商。
         泄压装置
         在断路器手车室，母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，
     开关柜内部气压升高，装设在门上的特殊密封圈把柜前面封闭起来，顶部装备的泄压金属板将被自动打开，释放压力和
     排泄气体，以确保操作人员和开关柜的安全。
         二次插头与手车的位置联锁
         开关设备上的二次线与断路器手车的二次线的联络是通过手动二次插来实现的，二次插头的动触头通过一个尼龙波
     纹伸缩管与断路器手车相联，二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验/断开位置时，才能插
     上和解除二次插，断路器手车处于工作位置时由于机械联锁作用，二次插被锁定，不能被触除，由于断路器手车的合闸
     机构被电磁铁锁定，断路器手车在二次插未接通之前仅能进行分闸，所以无法使其合闸。
         带电显示装置
         若用户有所需求，开关柜内可装设有检测一次回路运行的可选件——带电显示装置。该装置由高压传感器和可携带
     式显示器组成，经用户外接导电线连接为一体。该装置不仅可以提示高压回路带电状况，而且还可以与电磁锁配合，实
     现强制闭锁开关手柄、网门，达到防止带电关合接地开关、防止误入带电间隔，从而提高配套产品的防误性能。
         防止凝露和腐蚀
         为了防止在高湿度和温度变化较大的气候环境中产生凝露带来之危险，在断路器室和电缆室内分别装设加热器，以
     便在上述环境中使用和防止腐蚀发生。
         接地装置
         在电缆室内单独设立有4×40mm²的接地铜排贯穿相邻各柜，并与柜体良好接触。此接地排供直接接地元器件使用，
     同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在良好的接地状态之中，确保操作人员触及柜体时的安全性。
