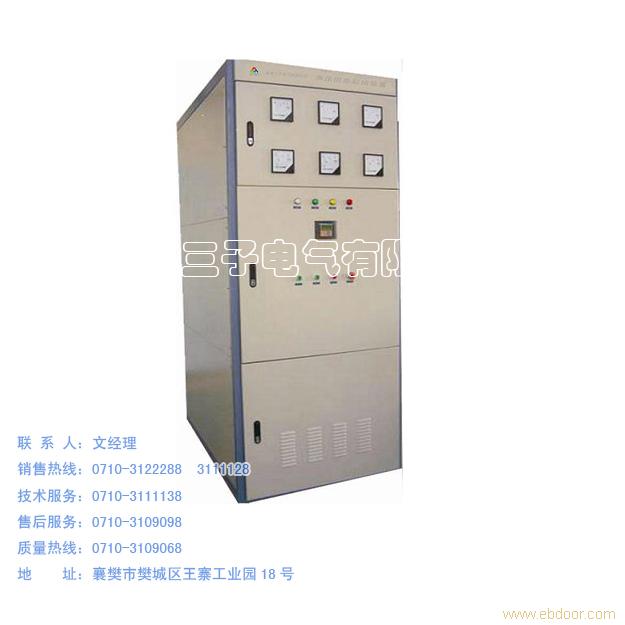

SGMV系列高压固态软起动装置

一、应用范围

SGMV系列软起动装置适用于额定电压3—15KV的大中型交流电动机的软起动。产品广泛用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、电力等工业领域，能很好地与电动机拖动设备配套使用。如：水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备。

二、工作原理

晶闸管高压软起动器，实际是串接在三相交流相电压与三相交流异步（及同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相异步电动机（及同步）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。当起动完成后，三相旁路接触器自动吸合，电动机投入电网运行输入/输出电压波形和电流变化的波形。

三、技术特点

l         采用高压功率晶闸管，组件式结构、模块化设计，便于安装维护。

l         具有多重过电压吸收、保护技术。

l         具备直接起动功能。在维修过程中即使发生故障，电机也可以采用直接起动方式工作，限度地延长运行时间。

l         采用32位ARM核微控制器执行中心控制，使设备控制实时高效、显示直观、可靠性高、稳定性好。

l         采用高抗干扰的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

l         中/英文液晶显示系统，操作界面人性化。

l         具有RS-485通讯接口，可与上位机或集中控制中心进行通信。

l         所有电路板均经过严格的老化实验。

四、性能优点：

 1、免维护

可控硅是无触点的电子器件，不同于其他类型的产品需要经常维护导电液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。

   2、安装使用简单

SGMV型固态软起动器是一个完整的电机起动控制和保护系统，安装时只需连接电源线和电机线即可以投入运行，在加高压运行前，允许使用低压对整个系统进行机械和电气的测试。HYHR具有自检测，自学习和自动设置起动参数的功能。

   3、备份特性

柜内装有可直接起动电机的真空接触器，如果SGMV控制系统出现故障，可利用真空接触器直接起动电机，以保证生产地连续性。

   4、保护与监控

具有自检程序       可控硅短路保护     电子过载保护和报警

        短路保护       过压保护       欠压保护

        过载保护       欠载保护       缺相保护

        相序保护       过热保护       堵转保护

        频率保护        接地漏电保护      电流不平衡保护

        电机温度保护       功率因数监控     重复起动时间限制

五、起停控制方式

软起软停电压(电流)特性曲线

SGMV系列软起装置有多种起动方式：限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动，电流指数曲线起动；多种停车方式：自由停车、软停车、制动刹车，软停+制动刹车，还具有点动功能。用户可根据负载不同及具体使用条件选择不同的起动方式和停车方式。
